自分で作ってみよう；3 カメラディスプレイを作ってみよう

カメラディスプレイを作りました；動画ファイル（MP4）

カメラディスプレイ

製作のプロセス

01 上板、底板、側板、後板を採寸し、切断する
02 皿錐付きドリルでビス締め付け用穴を開ける
03 皿ビスで締め付けて組み立てる
04 上板に化粧板を置き、内側から締め付ける
05 Ｌ型スリットを８ケ準備し、上4ケ、下4ケを取り付ける
06 Ｌ型スリットにスモールボルトを１ケずつ取り付ける（ガラス取り付け用）
07 ガラスを２枚準備する（取り付け用穴４ケ×２枚）
08 袋ナット8ケ準備し、ガラスを取り付ける

製作 1説　明
ディスプレイ全景

ディスプレイ全景

1. 上下2枚板を3枚の側板で支え、皿ビス留めとした
2. 上板は化粧板を内側から締め付けてセット
3. 全面はガラス板２枚を調達し、袋ナットで取り付けた。ビスはL型バー（スリット付）に取り付けた
4. 板と板の接合部に隙間があるので、市販のテープでシールした（注6）
5. 大きさ；90センチ×20センチ×18センチ

製作 2説　明

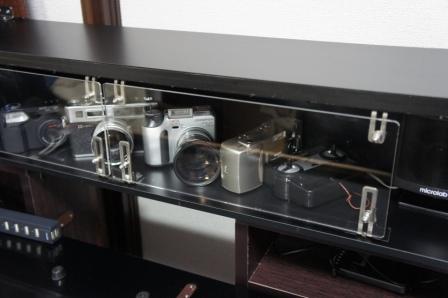

ディスプレイ拡大

ディスプレイ拡大

1. 既に使用していないカメラをこのディスプレイ内で保管することにした
2. ディスプレイはパソコンデスクの前に置く
3. パソコンデスクが豪華になった

製作 3説　明

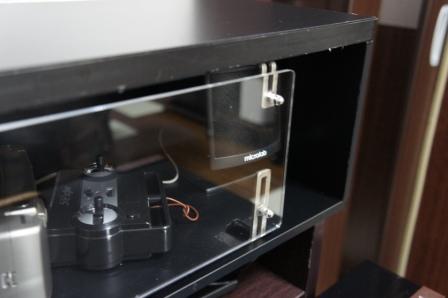

ガラス取り付け

ディスプレイ用ガラス取り付け

1. ディスプレイは2枚のガラス（市販品）を使用している
2. 2枚のガラスはスタッドボルトで固定され、袋ナットで締められている
3. スタッドボルトはスリット状のL型レバーに取り付けられている
4. L型バーは本体にビスで取り付けられている

カメラディスプレイを作ってみよう解説PDF

カメラディスプレイを作ってみよう解説PDF
